Che cos'è Schneider ILM0702P01A0000 e in che modo supporta il servomovimento compatto?

Che cos'è Schneider ILM0702P01A0000?

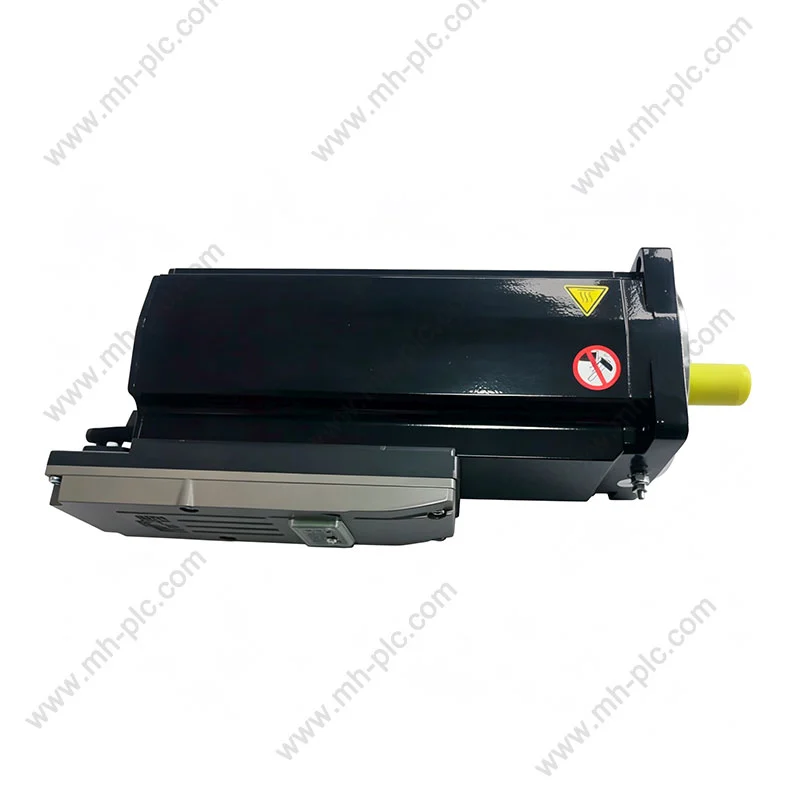

SchneiderILM0702P01A0000 è un servomotore integrato Lexium 62 ILM progettato per le architetture di controllo del movimento PacDrive 3. Schneider Electric lo elenca come un servomotore integrato con una coppia di stallo continua di 1,7 Nm, una potenza di uscita nominale di 720 W e una velocità nominale di 6000 giri/min. La configurazione specificata non include un freno di stazionamento.

A differenza della disposizione convenzionale in cui il motore e l'elettronica di azionamento possono essere installati separatamente, un servomodulo integrato porta importanti funzioni di azionamento nell'unità lato motore. Questa architettura può essere particolarmente utile in macchine con più assi o sezioni meccaniche modulari dove la riduzione dell'hardware dell'armadio e la semplificazione delle connessioni sono importanti obiettivi di progettazione.

Schneider Electric descrive l'architettura ILM come supporto della tecnologia plug-and-play, interconnessione rapida tramite cavi ibridi e riduzione del cablaggio e dello spazio nell'armadio. Le informazioni sul prodotto del produttore affermano che l'architettura può fornire fino al 70% in meno di cablaggio, fino al 90% in meno di spazio nell'armadio e fino al 90% in meno di tempo di cablaggio, a seconda dell'applicazione e della configurazione del sistema.

Come funziona la servoarchitettura integrata?

Il concetto chiave è la decentralizzazione. Invece di concentrare ogni componente di azionamento in un armadio elettrico centrale, i servomoduli integrati spostano parte dell'hardware di controllo del movimento più vicino all'asse meccanico.

Questo approccio può essere utile per macchine contenenti molti assi controllati in modo indipendente. Una macchina modulare può avere unità meccaniche posizionate in posizioni diverse mentre l'hardware di movimento rimane vicino al relativo motore. Il risultato può essere un layout della macchina più pulito e meno collegamenti individuali lunghi tra un armadio centrale e ciascun asse.

Il design è particolarmente rilevante quando i costruttori di macchine devono bilanciare il movimento di precisione con uno spazio limitato nell'armadio. Tuttavia, un motore integrato non dovrebbe essere scelto semplicemente perché le sue dimensioni fisiche o la sua potenza nominale sembrano adeguate. È inoltre necessario verificare la compatibilità elettrica, l'architettura del controller, i requisiti di feedback, la progettazione dei cavi, le condizioni termiche, il carico meccanico e i requisiti di sicurezza della macchina.

Quali sono le specifiche principali?

Le seguenti specifiche forniscono un punto di partenza pratico per la valutazione di ILM0702P01A0000. Le informazioni sul prodotto e la documentazione tecnica di Schneider Electric identificano i valori fondamentali indicati di seguito.

I dati dei distributori di terze parti elencano anche un diametro dell'albero di 11 mm, una dimensione della flangia di 70 mm e una lunghezza complessiva di 226 mm per questo modello. Per la progettazione finale della macchina, tuttavia, i disegni dimensionali e la documentazione tecnica aggiornata del produttore dovrebbero essere trattati come riferimento di controllo.

Come dovrebbero essere intese la coppia e la velocità?

Un errore comune nella selezione dei servi è guardare solo alla velocità massima. Un asse di movimento di successo richiede che il motore soddisfi il profilo completo di coppia-velocità dell'applicazione.

ILM0702P01A0000 ha una velocità nominale di 6000 giri/min e una coppia di stallo continua di 1,7 Nm. La sua coppia di stallo massima documentata è di 7,6 Nm. Queste cifre dovrebbero essere interpretate nell'ambito delle condizioni operative del produttore piuttosto che trattate come valori intercambiabili.

• Coppia continua:rilevante per i carichi che devono essere mantenuti per periodi più lunghi.
• Coppia di picco:rilevante per accelerazioni, decelerazioni o picchi di carico di breve durata.
• Velocità nominale:aiuta a determinare se il motore può soddisfare il ciclo macchina richiesto.
• Inerzia del carico:influisce sulle prestazioni di accelerazione e sulla messa a punto del servo.
• Rapporto di trasmissione:modifica i requisiti di coppia e velocità visti dal motore.

Gli ingegneri dovrebbero quindi calcolare la coppia di carico effettiva, la coppia di accelerazione, l'inerzia riflessa, il ciclo di lavoro e la velocità operativa richiesta prima di confermare il motore.

Perché il feedback è importante?

I servosistemi dipendono dal feedback per determinare cosa sta effettivamente facendo il motore. ILM0702P01A0000 utilizza il feedback assoluto SinCos Hiperface a giro singolo, con la documentazione del produttore che specifica 128 periodi per la risoluzione del feedback di velocità.

In termini pratici, il feedback aiuta il sistema di controllo a monitorare la posizione e la velocità in modo che il movimento comandato possa essere confrontato con il comportamento reale del motore. Ciò è essenziale per le applicazioni che richiedono posizionamento ripetibile, assi coordinati, accelerazione controllata e profili di movimento accurati.

Quando si sostituisce un servomotore esistente, gli ingegneri dovrebbero verificare il tipo di feedback piuttosto che presumere che un altro motore con potenza e coppia simili comunicherà correttamente con il sistema di controllo esistente.

Come può semplificare il cablaggio della macchina?

Uno dei vantaggi principali dell'architettura ILM è il suo approccio al cablaggio della macchina. Schneider Electric descrive l'interconnessione rapida utilizzando cavi ibridi per i livelli di segnale e potenza ed evidenzia le potenziali riduzioni di cablaggio, spazio nell'armadio e tempo di cablaggio.

Ciò può essere particolarmente utile nelle macchine con numerosi assi. Le architetture tradizionali possono richiedere più connessioni di alimentazione, feedback e controllo del motore per spostarsi tra l'armadio e i singoli motori. Un’architettura decentralizzata può modificare tale disposizione fisica e semplificare la modularizzazione delle macchine.

Dove può essere utilizzato questo servomotore?

ILM0702P01A0000 è destinato ad architetture di controllo del movimento industriale piuttosto che ad applicazioni di motori per uso generale. Il suo design integrato può essere preso in considerazione per gli assi macchina dove sono richiesti posizionamento controllato, movimento coordinato e architettura di azionamento decentralizzata.

L'idoneità all'applicazione dipende dalla progettazione completa del sistema. La coppia, la velocità, il feedback, la valutazione ambientale, l'interfaccia meccanica, la compatibilità del controller e il ciclo di lavoro del motore devono essere valutati prima dell'implementazione.

Cosa dovrebbero controllare gli ingegneri prima dell'installazione?

La corretta identificazione è particolarmente importante quando si acquistano o si sostituiscono componenti di automazione industriale. Prima di installare ILM0702P01A0000, considerare il seguente elenco di controllo:

1. Numero di modello:Confermare che il codice articolo completo sia ILM0702P01A0000.
2. Configurazione del freno:Questo modello è specificato senza freno di stazionamento.
3. Requisiti di alimentazione:Verificare che l'architettura elettrica del sistema sia compatibile con l'intervallo di alimentazione nominale documentato di 250–700 V.
4. Compatibilità del controller:Confermare la compatibilità con l'architettura PacDrive 3 e il controller di movimento previsti.
5. Feedback:Verificare che il sistema di controllo supporti la disposizione di feedback specificata.
6. Dimensioni meccaniche:Controllare la flangia, il diametro e la lunghezza dell'albero, l'orientamento di montaggio e il gioco disponibile.
7. Caratteristiche del carico:Calcolare coppia, inerzia, accelerazione, velocità e ciclo di lavoro.
8. Cablaggio:Utilizzare il cavo e la disposizione di collegamento approvati corretti per il sistema.
9. Ambiente:Confermare la temperatura, la polvere, l'umidità, le vibrazioni e le condizioni di installazione confrontandole con la documentazione applicabile.

Quali problemi di manutenzione dovrebbero essere considerati?

I servomotori sono componenti di precisione, pertanto la manutenzione dovrebbe concentrarsi sulle condizioni operative oltre che sul motore stesso. Calore eccessivo, contaminazione, disallineamento meccanico, danni ai cavi, vibrazioni insolite o carico anomalo possono influire sulle prestazioni del sistema.

• Ispezionare il montaggio meccanico e le condizioni di accoppiamento dell'albero.
• Controllare cavi e connettori per eventuali segni di usura o danni.
• Monitorare gli aumenti anomali della temperatura.
• Esaminare vibrazioni o rumori imprevisti.
• Esamina gli errori ricorrenti di posizione o movimento.
• Mantenere il motore e l'area di installazione circostante entro le condizioni ambientali specificate.
• Utilizzare la documentazione del produttore durante la diagnosi di feedback, comunicazione o errori relativi all'azionamento.

Schneider Electric attualmente fornisce documentazione del prodotto, download di software, risorse per la selezione del prodotto e informazioni sulla sostituzione/sostituzione dalla propria pagina del prodotto.

Cosa dovrebbero verificare gli acquirenti prima dell'acquisto?

Gli acquisti di automazione industriale richiedono qualcosa di più della semplice corrispondenza del nome di un prodotto. L'acquirente dovrebbe verificare se il componente offerto corrisponde esattamente alla configurazione della macchina richiesta.

Le informazioni attuali sul distributore illustrano il motivo per cui lo stock e il prezzo dovrebbero essere verificati al momento dell'acquisto. Ad esempio, la disponibilità e i prezzi elencati variano in base al distributore e alla regione, mentre le pagine regionali di Schneider Electric possono visualizzare prezzi indicativi e informazioni sull'acquisto specifiche per quel mercato.

Servoarchitettura integrata rispetto agli azionamenti in armadio convenzionali

Nessuna delle due architetture dovrebbe essere trattata come universalmente adatta. La scelta corretta dipende dalla topologia della macchina, dal numero di assi, dai limiti dell'armadio, dalle condizioni ambientali, dai requisiti di servizio, dall'architettura di controllo e dalla progettazione totale dell'installazione.

Domande frequenti

Considerazioni finali

SchneiderILM0702P01A0000 è un servomotore integrato specializzato della famiglia Lexium 62 ILM. La sua potenza nominale di 720 W, la coppia di stallo continua di 1,7 Nm, la velocità nominale di 6000 giri/min, il feedback assoluto SinCos Hiperface a giro singolo e la configurazione senza freni lo rendono un componente chiaramente definito piuttosto che un servomotore generico.

La sua architettura integrata è particolarmente rilevante per i costruttori di macchine che lavorano con apparecchiature di automazione modulari, multiasse o con vincoli di spazio. La potenziale riduzione dello spazio nell'armadio e del cablaggio può semplificare l'architettura della macchina, mentre il design con montaggio sul campo può supportare layout di apparecchiature più distribuiti. Schneider Electric evidenzia specificamente la riduzione del cablaggio, dello spazio nell'armadio e del tempo di cablaggio come caratteristiche dell'approccio ILM.

Per i progetti di acquisto e sostituzione, il passaggio più importante è verificare la configurazione completa piuttosto che abbinare il modello solo in termini di aspetto o potenza. Prima dell'installazione è necessario esaminare la compatibilità elettrica, l'architettura del controller, il feedback, le dimensioni meccaniche, i requisiti dei freni, le condizioni ambientali, la configurazione dei cavi e il carico della macchina.
