Cosa rende Schneider ILM1003P01A0000 una soluzione pratica per applicazioni servo esigenti?

Riepilogo dell'articolo

Le moderne apparecchiature automatizzate spesso richiedono un posizionamento preciso, una struttura compatta della macchina, un feedback affidabile e una messa in servizio semplificata. ILSchneiderILM1003P01A0000soddisfa questi requisiti combinando le funzioni del motore e del servoazionamento in un'unità integrata montata sul campo. Questa architettura può ridurre la quantità di apparecchiature tradizionalmente installate all'interno di un armadio di controllo, supportando allo stesso tempo concetti di macchina modulare.

Questo articolo spiega le caratteristiche principali di ILM1003P01A0000, come funziona la sua architettura integrata, dove può essere utile, quali specifiche dovrebbero verificare gli ingegneri e quali considerazioni di acquisto sono importanti quando si acquista un'unità esistente o sostitutiva. Spiega anche perché l'identificazione accurata del modello è essenziale prima dell'installazione.

Sommario

1. Che cos'è Schneider ILM1003P01A0000?
2. Come funziona la sua servoarchitettura integrata?
3. Quali sono le specifiche chiave?
4. Come si comporta il motore nelle applicazioni in movimento?
5. Dove può essere utilizzato ILM1003P01A0000?
6. Perché è utile un design servo integrato?
7. Cosa dovrebbero controllare gli ingegneri prima dell'installazione?
8. Cosa conta quando si acquista o si sostituisce questo modello?
9. In che modo gli utenti possono migliorare l'affidabilità a lungo termine?
10. Domande frequenti
11. Considerazioni finali

Che cos'è Schneider ILM1003P01A0000?

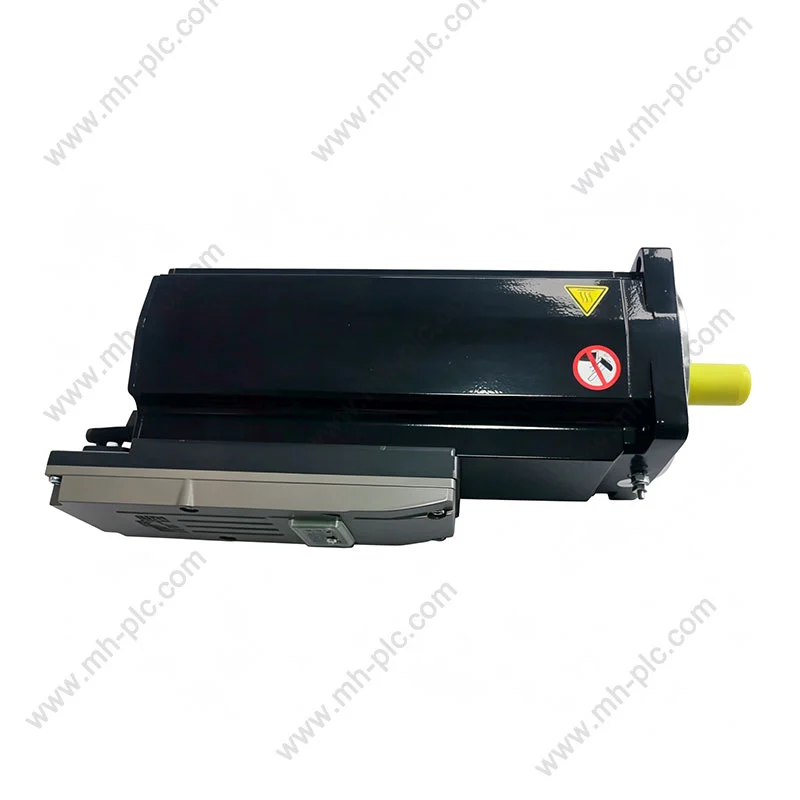

SchneiderILM1003P01A0000 è un servomotore integrato della famiglia Lexium 62 ILM. A differenza di una disposizione servo convenzionale in cui il motore e l'elettronica di azionamento sono installati come componenti separati, un'unità ILM integrata combina l'elettronica di controllo del movimento con il gruppo motore.

Schneider Electric identifica il modello come un servomotore integrato con aFlangia da 100 mm, coppia di stallo 5,8 Nm, velocità 3000 giri/min, albero liscio, feedback SinCos monogiro 128 e senza freno. Il modello è associato ad architetture servo distribuite destinate ad avvicinare l'elettronica di azionamento al motore e al modulo macchina.

Questa distinzione è importante per gli ingegneri che sostituiscono un componente esistente. ILM1003P01A0000 non è semplicemente un generico motore CA da 1,1 kW. La configurazione del feedback, l'architettura dell'azionamento integrato, le dimensioni meccaniche, i requisiti di comunicazione e le caratteristiche elettriche devono tutti corrispondere alla macchina.

Come funziona la sua servoarchitettura integrata?

Il concetto principale alla base di un servo integrato è la decentralizzazione. I sistemi di movimento tradizionali spesso posizionano i servoamplificatori all'interno di un armadio di controllo e li collegano ai motori tramite cavi di alimentazione e feedback. Un servo integrato trasferisce l'importante elettronica di azionamento al gruppo lato motore.

Questo approccio può essere particolarmente utile per macchine costruite da moduli indipendenti. Ciascun modulo di movimento può contenere il proprio servomotore e l'elettronica associata, mentre l'architettura della macchina gestisce la comunicazione e la distribuzione dell'energia attraverso connessioni adeguate.

• Integrazione motore e azionamento:riduce la necessità di trattare il motore e l'amplificatore come unità completamente separate.
• Installazione distribuita:consente di posizionare i componenti di controllo del movimento più vicino all'asse meccanico.
• Costruzione di macchine modulari:supporta apparecchiature realizzate con moduli di movimento ripetibili.
• Dipendenza ridotta dal mobile:può aiutare gli ingegneri a ottimizzare lo spazio nel quadro elettrico.
• Integrazione del feedback:la configurazione dell'encoder fa parte del gruppo motore specificato anziché un componente esterno indipendente.

Il risultato è una diversa filosofia di progettazione della macchina: invece di concentrare ogni componente di movimento all'interno di un armadio centrale, le funzioni di controllo selezionate sono distribuite in tutta la macchina.

Quali sono le specifiche chiave?

Comprendere il numero del modello da solo non è sufficiente per una sostituzione sicura. Le seguenti specifiche forniscono un utile punto di partenza tecnico per gli ingegneri che valutano ILM1003P01A0000.

I dati del distributore indipendente identificano inoltre l'unità come un servomotore CA con un encoder assoluto, circa 1,1 kW di potenza attiva, protezione IP54 e una configurazione di montaggio 100 × 100 mm. Questi dettagli devono essere sempre confrontati con la documentazione tecnica applicabile per la macchina esatta e la versione regionale.

Come si comporta il motore nelle applicazioni in movimento?

Un servomotore viene selezionato non solo in base alla potenza o alla coppia nominale. Altrettanto importante è la sua capacità di accelerare, decelerare, mantenere la posizione, rispondere ai comandi e operare ripetutamente in condizioni di carico variabile.

Con una velocità nominale di 3.000 giri/min e una coppia nominale di circa 3,5 Nm, ILM1003P01A0000 è adatto ad applicazioni di movimento che richiedono un movimento rotatorio controllato anziché un semplice funzionamento a velocità costante. Il suo sistema di feedback integrato consente all'architettura di controllo di monitorare la posizione del rotore e supportare il controllo del movimento a circuito chiuso.

La specifica della coppia di stallo di circa 5,8 Nm è particolarmente rilevante quando si valutano le condizioni di accelerazione e di carico temporaneo. Tuttavia, gli ingegneri non dovrebbero considerare la coppia di stallo come un valore nominale di funzionamento continuo. I calcoli del carico effettivo dovrebbero considerare l'accelerazione, il ciclo di lavoro, l'inerzia, il rapporto di trasmissione, l'attrito, l'orientamento della macchina, le condizioni ambientali e il sistema di azionamento completo.

Dove può essere utilizzato ILM1003P01A0000?

L'architettura integrata rende questo tipo di servo particolarmente attraente per i macchinari automatizzati in cui sono importanti assi multipli, layout compatti e costruzione modulare.

L'idoneità all'applicazione dovrebbe sempre essere stabilita in base ai requisiti effettivi dell'asse. Un modello meccanicamente compatibile potrebbe comunque non essere idoneo se l'interfaccia elettrica, l'architettura di comunicazione, il profilo di carico o i requisiti di feedback differiscono.

Perché è utile un design servo integrato?

Il più grande vantaggio di un servo integrato non è semplicemente la combinazione di due componenti. Il vantaggio più grande è la possibilità di cambiare il modo in cui una macchina è progettata fisicamente.

1. Architettura della macchina più flessibile:I servocomponenti distribuiti possono aiutare i costruttori di macchine a organizzare i sistemi di movimento attorno ai singoli moduli della macchina.
2. Potenziale risparmio di spazio nell'armadio:L'allontanamento dei componenti elettronici dell'azionamento dall'armadio centrale può liberare spazio per PLC, dispositivi di sicurezza, distribuzione dell'alimentazione e altri componenti.
3. Separazione ridotta della tradizionale motorizzazione:Il motore e l'azionamento vengono forniti come un'unità integrata, semplificando alcune configurazioni dell'apparecchiatura.
4. Adatto per sistemi multiasse:L'architettura del movimento distribuito può essere particolarmente interessante quando una macchina contiene numerosi servoassi.
5. Ingegneria modulare:I costruttori di macchine possono progettare moduli di movimento ripetibili attorno a servoassiemi definiti.

Questi vantaggi sono ancora più preziosi quando la macchina è stata progettata fin dall'inizio attorno al movimento distribuito. Il retrofit di un servo integrato in un sistema convenzionale senza controllare le comunicazioni, la distribuzione dell'alimentazione, il raffreddamento, il cablaggio e i requisiti software può creare inutili problemi di messa in servizio.

Cosa dovrebbero controllare gli ingegneri prima dell'installazione?

La corretta identificazione del codice prodotto è il primo passo, ma non è l'ultimo. Prima di installare ILM1003P01A0000, i tecnici e i team di manutenzione devono verificare i seguenti punti.

• Numero di parte esatto:Conferma ogni carattere di ILM1003P01A0000.
• Dimensioni meccaniche:Verificare la flangia, l'albero, i fori di montaggio, il giunto e lo spazio di installazione.
• Requisiti del freno:Questo modello è specificato senza freno, quindi gli assi verticali o caricati per gravità richiedono un'attenzione speciale.
• Configurazione del feedback:Confermare la disposizione dell'encoder monogiro SinCos e la compatibilità del controllo macchina.
• Sistema di comunicazione:Verificare l'architettura di rete e del controller richiesta.
• Requisiti elettrici:Verificare tensione, corrente, disposizione dei cavi e requisiti di alimentazione a livello di sistema.
• Condizioni ambientali:Controllare la protezione dell'involucro, la temperatura, l'umidità, la polvere, le vibrazioni e l'ambiente di installazione.
• Calcolo del carico:Confermare la coppia continua, la coppia di picco, l'accelerazione, l'inerzia e il ciclo di lavoro.
• Compatibilità software:Confermare che il software di controllo del movimento e la configurazione esistenti possano supportare il dispositivo previsto.

Cosa conta quando si acquista o si sostituisce questo modello?

Per i team di manutenzione, una delle maggiori sfide con i prodotti di automazione industriale consolidati è ottenere il componente esatto quando una macchina è in funzione da molti anni.

Le pagine regionali di Schneider Electric attualmente forniscono diverse informazioni sul ciclo di vita per questo riferimento. Una pagina regionale ufficiale afferma che l'ILM1003P01A0000 è stato interrotto nel febbraio 2023 e non era elencata alcuna sostituzione diretta, mentre un'altra pagina regionale segnala la fine del servizio standard nel settembre 2025. Ciò significa che gli acquirenti non devono dare per scontato che un elenco online rappresenti automaticamente l'attuale disponibilità di fabbrica.

Quando si acquista un'unità per la manutenzione o il ripristino della macchina, considerare:

Un fornitore affidabile di componenti industriali dovrebbe essere in grado di fornire una chiara identificazione del prodotto, informazioni sulle condizioni, documentazione tecnica ove disponibile e una comunicazione trasparente sullo stato delle scorte.

In che modo gli utenti possono migliorare l'affidabilità a lungo termine?

L'affidabilità del servo dipende da molto più del motore stesso. L'allineamento meccanico, il percorso dei cavi, le condizioni ambientali, la configurazione del controller e la gestione termica sono tutti fattori che influiscono sulla durata.

• Mantenere le superfici di montaggio pulite e correttamente allineate.
• Evitare carichi radiali o assiali eccessivi sull'albero.
• Ispezionare connettori e cavi durante la manutenzione programmata.
• Previene vibrazioni inutili e shock meccanici.
• Confermare che le temperature operative rimangano entro le specifiche applicabili.
• Monitorare rumori insoliti, vibrazioni, temperatura o errori di posizione.
• Mantenere registrazioni accurate dei parametri del servo e della configurazione della macchina.
• Mantenere i componenti sostitutivi correttamente identificati e tracciabili.

Quando un servo viene sostituito, la messa in servizio dovrebbe includere qualcosa di più della semplice alimentazione della macchina. Il riconoscimento del feedback, i parametri del motore, la direzione, i limiti, l'accelerazione, la decelerazione, il carico meccanico e le funzioni di sicurezza devono essere tutti controllati secondo le procedure del produttore della macchina.

Domande frequenti

Considerazioni finali

ILSchneiderILM1003P01A0000rappresenta un approccio di controllo del movimento distribuito in cui le funzioni del servomotore e dell'azionamento sono integrate in un'unità compatta a bordo macchina. La flangia da 100 mm, la coppia nominale di circa 3,5 Nm, la coppia di stallo di 5,8 Nm, la velocità di 3.000 giri/min, l'albero liscio, il feedback SinCos a giro singolo e la configurazione senza freni rendono essenziale la corrispondenza accurata delle specifiche quando si valuta il componente per una macchina esistente.

Per i costruttori di macchine, l'architettura integrata può offrire vantaggi significativi nella progettazione di apparecchiature modulari e nell'organizzazione del quadro elettrico. Per i team di manutenzione, tuttavia, la questione più importante potrebbe essere l'approvvigionamento del componente originale corretto e la verifica del suo stato del ciclo di vita. Le informazioni regionali ufficiali indicano che il modello ha subito modifiche al ciclo di vita, pertanto le decisioni di acquisto dovrebbero includere le condizioni del prodotto, la documentazione, la compatibilità e la pianificazione della manutenzione futura.

Dongguan Nancheng Mao Hui Machinery Equipment Trading Co., Ltd. può supportare i clienti alla ricerca di componenti per l'automazione industriale aiutando a verificare i numeri di modello, i requisiti tecnici, le condizioni del prodotto e i dettagli di approvvigionamento. Se si esegue la manutenzione di apparecchiature che utilizzano Schneider ILM1003P01A0000, fornire il codice articolo completo e i requisiti della macchina può rendere il processo di approvvigionamento più accurato ed efficiente.
