Cosa rende Schneider ILM1001P01A0000 una pratica soluzione servo integrata?

Nella moderna automazione delle macchine, le prestazioni di movimento non dipendono solo dalla potenza del motore. Gli ingegneri devono anche considerare lo spazio dell'armadio, la complessità del cablaggio, la precisione del feedback, requisiti di installazione, capacità di coppia e funzionalità a lungo termine. ILSchneiderILM1001P01A0000affronta queste sfide combinando un servo motore e architettura di azionamento integrata in un unico componente di movimento montato sul campo.

Comprendere lo SchneiderILM1001P01A0000

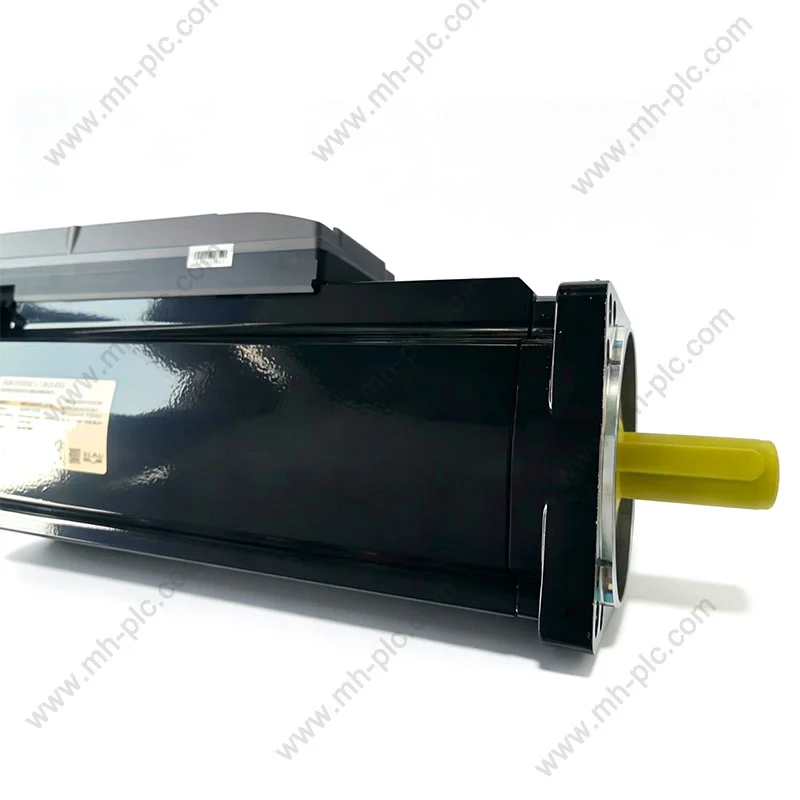

Lo Schneider ILM1001P01A0000 non è semplicemente un servomotore autonomo convenzionale. Appartiene alla famiglia Lexium 62 ILM e integra l'elettronica di azionamento con il motore, consentendo al componente di movimento di essere posizionato piuttosto più vicino al meccanismo della macchina piuttosto che richiedere che tutta l'elettronica dell'azionamento rimanga all'interno di un armadio di controllo centrale. Schneider Electric identifica il dispositivo come un azionamento integrato con motore da 100 mm flangia, stack motore singolo, albero liscio, feedback SinCos a giro singolo e nessun freno.

Questa architettura può essere particolarmente preziosa per le macchine modulari. Invece di progettare ogni asse di movimento attorno a una disposizione tradizionale con motore e armadio, i costruttori di macchine possono distribuire i componenti di movimento più vicino ai singoli moduli della macchina. Il risultato può essere un'architettura della macchina più pulita e un'espansione potenzialmente più semplice quando sono necessari più assi indipendenti.

Specifiche principali in breve

La corretta identificazione tecnica è il primo passo nella scelta di un servo sostitutivo componente. Le seguenti specifiche si basano sui dati del prodotto del produttore e documentazione tecnica di supporto.

Le specifiche devono essere sempre verificate rispetto alla documentazione più recente del produttore e l'esatta configurazione della macchina prima dell'installazione.

Come aiuta la servoarchitettura integrata

I servosistemi convenzionali comunemente separano il motore dall'azionamento. Questa disposizione può funzionare molto bene, ma potrebbe richiedere notevole spazio nell'armadio, cavi di alimentazione, cablaggio di feedback e lavoro di progettazione aggiuntivo quando una macchina contiene molti assi.

L'architettura ILM adotta un approccio diverso integrando direttamente l'azionamento il servomotore. Per i macchinari modulari, ciò può ridurre la quantità di hardware di movimento che dovrà essere concentrato nel quadro elettrico principale.

La riduzione effettiva del cablaggio, del volume dell'armadio e del tempo di installazione dipende da progettazione del sistema completo. Questi benefici dovrebbero quindi essere valutati a livello di macchina, piuttosto che presupporre solo dalle specifiche del motore.

Problemi comuni di controllo del movimento che può risolvere

La scelta di un servomotore dovrebbe iniziare dai problemi della macchina piuttosto che da a numero di catalogo. Numerosi problemi ricorrenti rendono attraente la tecnologia servo integrata per i costruttori di apparecchiature moderne.

1. Spazio limitato nel quadro elettrico:Le macchine con molti servoassi possono consumare rapidamente un prezioso volume dell'armadio. A l'architettura distribuita può aiutare a spostare alcune funzionalità di movimento più vicine agli assi.
2. Cablaggio complesso del comando motore:I sistemi tradizionali possono comportare connessioni separate di alimentazione motore, feedback e controllo. Un'architettura integrata adeguatamente progettata può ridurre la complessità complessiva strategia di connessione.
3. Difficile espansione della macchina modulare:Le macchine spesso necessitano di stazioni opzionali o moduli di movimento aggiuntivi. Una distribuita l'architettura servo può supportare layout meccanici più flessibili.
4. Incoerenza di posizionamento:Un feedback affidabile è essenziale per il movimento controllato. L'ILM1001P01A0000 utilizza un sistema di feedback assoluto SinCos Hiperface a giro singolo.
5. Incertezza della sostituzione:Acquistare un motore dall'aspetto simile senza controllare albero, freno, feedback, potenza, e le specifiche di montaggio possono causare problemi di compatibilità.

Caratteristiche prestazionali che contano nella pratica

Una delle caratteristiche più importanti dello Schneider ILM1001P01A0000 è la relazione tra potenza, coppia, velocità e feedback. L'unità fornisce 600 W nominali potenza di uscita e una velocità nominale di 3000 giri al minuto. La sua coppia nominale è di 1,9 N·m, mentre la coppia di stallo continua è specificata a 2,5 N·m e la coppia di stallo di picco a 9,6 N·m.

Questi dati non devono essere interpretati come rating operativi intercambiabili. Per Ad esempio, la capacità di coppia di picco non significa che una macchina possa funzionare continuamente a 9,6 N·m. Il ciclo di lavoro effettivo, il profilo di accelerazione, le condizioni termiche e il movimento le impostazioni del controller determinano se una particolare applicazione è adatta.

Il feedback è un'altra considerazione importante. Il modello utilizza un giro singolo assoluto Sistema di feedback SinCos Hiperface con 128 periodi. Questa architettura di feedback è particolarmente rilevante per le applicazioni in cui il posizionamento controllato e il feedback della velocità sono fondamentali per le prestazioni della macchina.

Applicazioni industriali adatte

Poiché l'ILM1001P01A0000 fa parte dell'ecosistema PacDrive 3, è particolarmente rilevante per macchinari automatizzati che richiedono servomovimento coordinato. L'esatto l'idoneità dipende dal controllore completo e dall'architettura della macchina.

Il modello non è automaticamente da considerarsi adatto ad ogni macchina presente in queste categorie. L’ingegneria delle applicazioni rimane essenziale, in particolare per il settore verticale assi, carichi ad alta inerzia, macchinari a ciclo elevato o ambienti con meccaniche insolite o condizioni termiche.

Considerazioni sull'installazione e sull'integrazione

Un'installazione di successo inizia con la compatibilità meccanica. L'ILM1001P01A0000 utilizza una flangia motore da 100 mm e un diametro dell'albero da 19 mm, con una lunghezza dell'albero da 40 mm. La disposizione di montaggio comprende quattro fori di montaggio.

• Confermare le dimensioni della flangia del motore prima dell'installazione meccanica.
• Controllare il diametro dell'albero da 19 mm rispetto al giunto o alla trasmissione.
• Confermare la lunghezza dell'albero e il gioco meccanico disponibile.
• Verificare lo schema dei fori di montaggio e i requisiti di fissaggio.
• Confermare che l'applicazione non richiede un freno di stazionamento.
• Verificare la compatibilità del feedback e del sistema di controllo.
• Controllare i requisiti di alimentazione nominali del sistema di movimento completo.
• Esaminare le condizioni ambientali, tra cui temperatura, contaminazione e umidità.
• Utilizzare cavi, connettori, messa a terra e misure di protezione adeguati.

Il modello è specificato senza freno di stazionamento. Questo è particolarmente importante per assi verticali o applicazioni in cui un carico deve rimanere stazionario quando viene servoalimentato viene rimosso. In questi casi, il progettista della macchina deve determinare se è un indipendente è necessaria una soluzione di tenuta meccanica o una diversa configurazione del motore.

La documentazione del prodotto Schneider deve essere consultata per i dettagli elettrici, requisiti meccanici, di messa in servizio e di sicurezza applicabili all’installazione.

Cosa controllare prima di ordinare

I progetti di sostituzione spesso falliscono perché l'acquirente conferma solo il numero di parte e aspetto fisico. Un migliore processo di acquisto verifica la configurazione completa.

La disponibilità può variare anche in base alla regione e al canale di distribuzione. Quello di Schneider Electric l'attuale elenco dei prodotti identifica questo modello come prodotto non in stock negli Stati Uniti contesto di distribuzione, quindi gli acquirenti dovrebbero confermare i tempi di consegna attuali e regionali disponibilità piuttosto che assumere scorte immediate.

Considerazioni sulla manutenzione e sull'affidabilità

I servosistemi sono componenti di movimento di precisione, quindi la manutenzione preventiva dovrebbe concentrarsi sull’intero sistema meccanico ed elettrico piuttosto che sul solo motore.

1. Ispezionare le connessioni meccaniche:Controllare l'eventuale allentamento dell'hardware di montaggio, dei giunti e dei componenti della trasmissione usura anomala.
2. Monitorare il comportamento operativo:Vibrazioni inaspettate, rumore, aumento di temperatura o deviazione di posizionamento possono indicare sviluppo di problemi meccanici o elettrici.
3. Controllare il cablaggio:Ispezionare le connessioni di alimentazione e feedback per danni, allentamenti o contaminazione.
4. Esamina i carichi delle applicazioni:Una macchina che ha gradualmente aumentato il suo carico utile potrebbe eventualmente superare l'originale progettazione del movimento.
5. Mantenere condizioni ambientali corrette:La protezione IP54 specificata non deve essere interpretata come autorizzazione a esporre il motore a qualsiasi ambiente senza ulteriore valutazione.
6. Utilizzare le procedure di sostituzione corrette:La sostituzione deve seguire la documentazione Schneider pertinente e la sicurezza della macchina procedure.

Lo scopo della manutenzione non è semplicemente quello di mantenere il motore in funzione. È preservare precisione di posizionamento, prestazioni del ciclo prevedibili, sicurezza meccanica e generale disponibilità delle attrezzature.

Domande frequenti

Hai bisogno del giusto Schneider ILM1001P01A0000 per il tuo progetto?

La scelta di un servocomponente integrato è più semplice quando si considerano le specifiche tecniche e i requisiti dell'applicazione vengono esaminati insieme.Dongguan Nancheng Mao Hui Macchinari e attrezzature Trading Co., Ltd.può supportare gli acquirenti industriali che ne hanno bisogno assistenza con l'identificazione del prodotto, l'approvvigionamento e i requisiti di sostituzione apparecchiature di automazione.

Se stai sostituendo un'unità esistente, preparando una nuova macchina o verificando se lo Schneider ILM1001P01A0000 corrisponde al tuo sistema, fornisci il numero di parte esatto e informazioni disponibili sulla macchina. Il nostro team può aiutare a rivedere la configurazione richiesta, specifiche e dettagli di fornitura prima di effettuare un ordine.

Contattaci oggi per discutere del tuo approvvigionamento Schneider ILM1001P01A0000 requisiti e trova la soluzione adatta al tuo progetto di automazione industriale.
