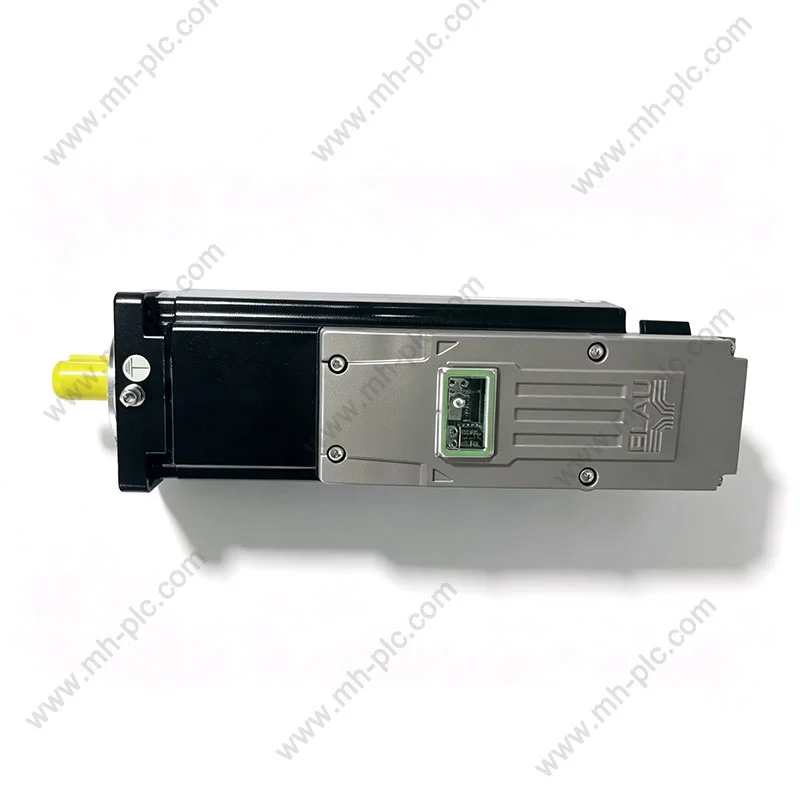

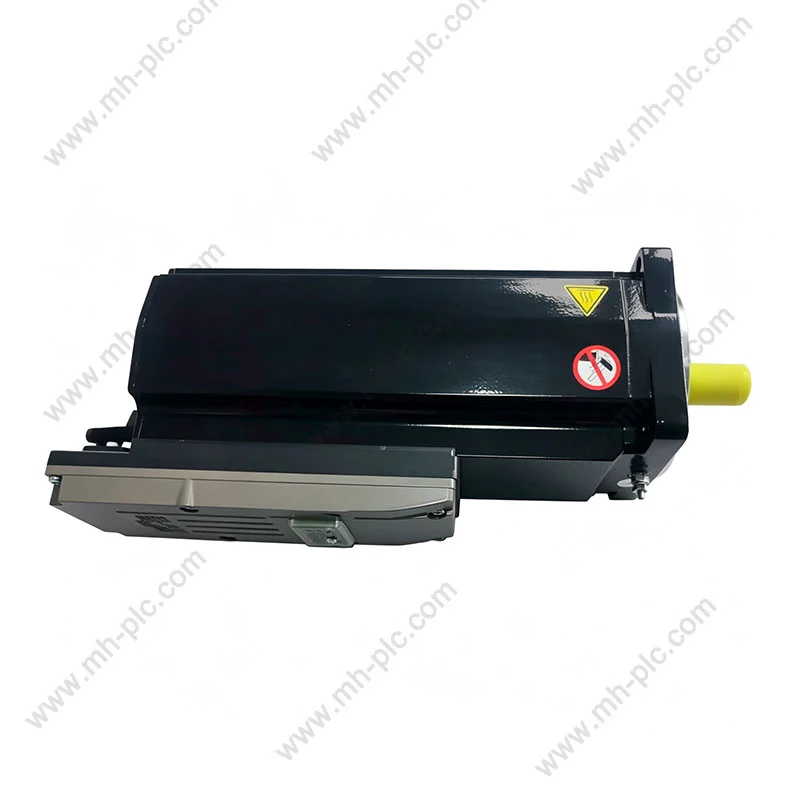

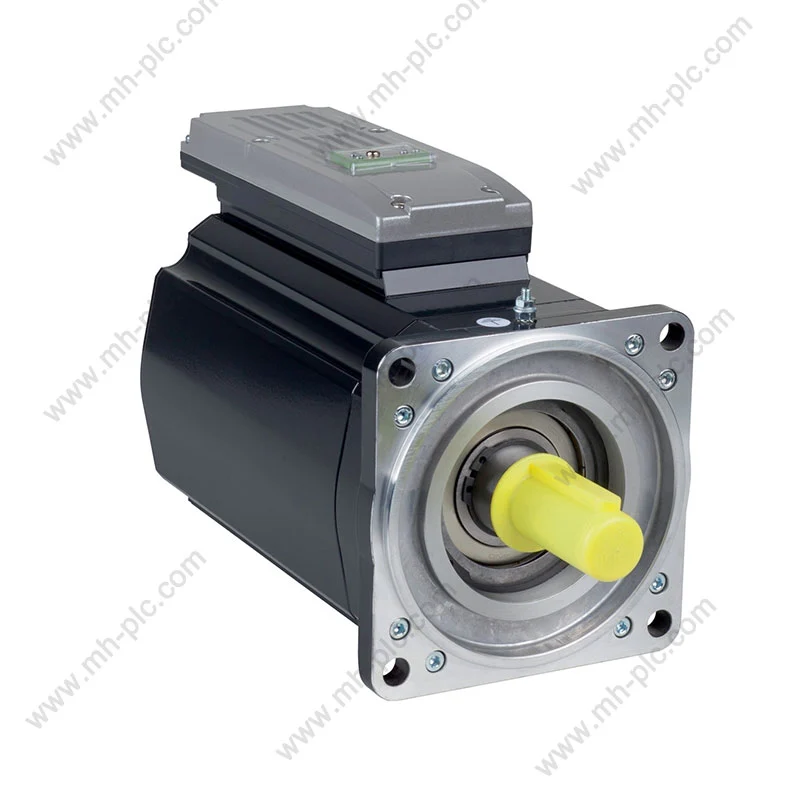

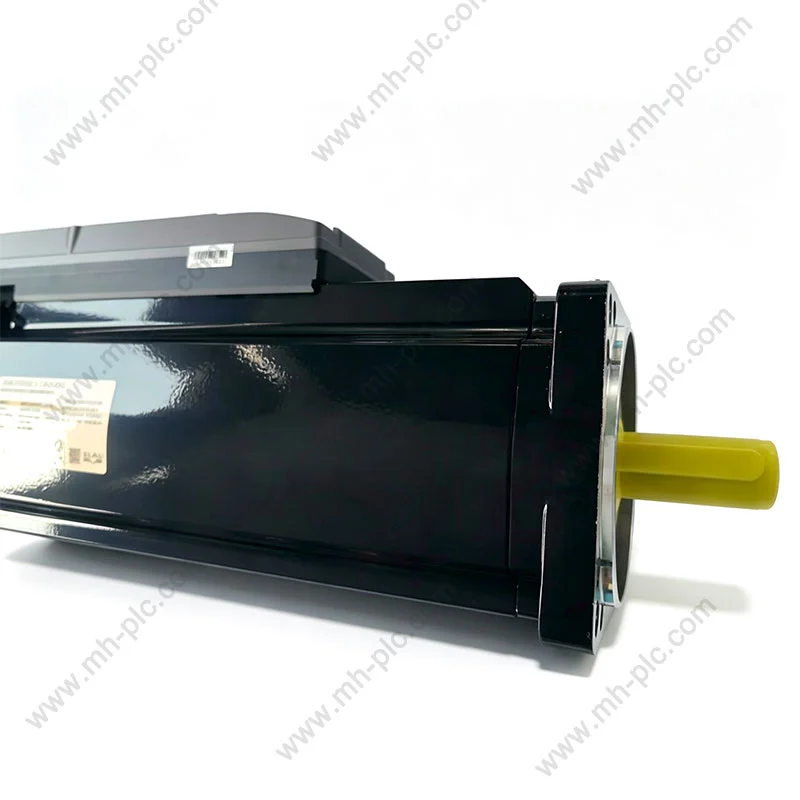

Mao Hui Machinery, in qualità di fornitore professionale di componenti per l'automazione in Cina, offre una varietà di prodotti motoristici. Schneider ILM1003P01A0000 appartiene alla serie di servomotori integrati Schneider Electric Lexium ILM/PacDrive 3. È un soluzione servo completamente integrata che integra motore, driver, alimentazione e circuito di feedback in uno solo.
A differenza del tradizionale kit servomotore + driver diviso, il servosistema integrato ILM può ridurre significativamente il cablaggio nel quadro elettrico, risparmio fino al 90% dello spazio del quadro elettrico e riduzione dei tempi di cablaggio del 70%. Esso è particolarmente adatto per apparecchiature di automazione multiasse compatte.
| Modello | ILM1003P01A0000 |
| Dimensione della flangia | 100mm |
| Struttura dello statore | 3 pile |
| Potenza nominale | 1.100 W (1,1 kW) |
| Velocità nominale | 3000 giri al minuto |
| Coppia continua del rotore bloccato | 5,8 Nm |
| Coppia di picco | 28,3 Nm |
| Corrente continua nominale | 3,6 A |
| Codificatore | Encoder assoluto Hiperface SinCos monogiro |
| Funzione freno | Nessun freno di stazionamento |
| Classe di protezione | IP65 |
| Metodo di raffreddamento | Raffreddamento a convezione naturale |
| Metodo di comunicazione | SERCO III |
Lo Schneider ILM1003P01A0000 ha una potenza nominale di 1,1 kW, una coppia bloccata continua di 5,8 Nm, una coppia meccanica massima velocità di 3000 giri/min, è dotato di un encoder assoluto Hiperface sinusoidale e coseno monogiro, presenta un design dell'albero controllato da chiave, non ha funzione di frenatura e ha un grado di protezione IP65. L'installazione standard il diametro della flangia è 100 mm. Adotta il metodo di raffreddamento a convezione naturale e può essere perfettamente abbinato al Controller di movimento PacDrive LMC tramite il bus di comunicazione SERCOS.
Garanzia a lungo termine a più livelli:
La nuovissima macchina completa originale viene fornita con una garanzia di 12 mesi, che copre azionamenti interni, motori e componenti principali dell'encoder;
Il modello testato smontato offre una durata di funzionamento di 6 mesi garanzia; per guasti non causati da fattori umani, viene fornita la sostituzione gratuita entro 7 giorni dalla consegna e le spese di manutenzione sono esentate per guasti entro il periodo di garanzia. Sistema di controllo esclusivo tecnico 7×16 ore viene fornito supporto, con tecnici dedicati per la serie ILM in grado di risolvere da remoto problemi quali allarmi, Comunicazione EtherCAT, azzeramento anomalie e debug parametri; l'ordine comprende manuali originali, cablaggio diagrammi e modelli di parametri di debug. Supporto unico + documenti di sdoganamento
Un set completo di cavi di alimentazione ibridi ILM, staffe di installazione, controller LMC e modelli di sostituzione completi di le stesse serie sono fornite per garantire la completezza dell'attrezzatura; Certificati di origine COO, distinte di imballaggio e Le certificazioni CE/RoHS vengono fornite gratuitamente, facilitando lo sdoganamento nei porti d'oltremare; gli acquisti all'ingrosso possono essere prodotto dalla fabbrica, con prezzi che aumentano passo dopo passo e viene offerto un prezzo bloccato a lungo termine cooperazione.
Il motore, la funzione di azionamento, il modulo di potenza e il sistema di feedback sono integrati nella stessa unità, riducendo la necessità di componenti di installazione esterna.
La struttura integrata può ridurre i requisiti di spazio interno del quadro elettrico e facilitarne la progettazione attrezzature meccaniche più flessibili.
Nelle apparecchiature automatizzate multiasse, Schneider ILM1003P01A0000 può ridurre i cablaggi complessi attraverso un sistema distribuito metodo di installazione, migliorando l'efficienza di integrazione complessiva dell'apparecchiatura.
In combinazione con il feedback dell'encoder a valore assoluto, soddisfa le esigenze dell'apparecchiatura per un posizionamento accurato e movimento ripetitivo.
R: Supporta solo i controller della serie Schneider PacDrive3 LMC tramite bus Sercos, non compatibile con EtherCAT/MODBUS nativo.
A: Il suffisso "A" significa assenza di freno di stazionamento, se è necessario il freno, selezionare il modello e terminare con 32.
A: Albero liscio senza chiavetta, il codice modello della versione con chiavetta è ILM1003P11A0000.
A: Nuovo stock sigillato originale disponibile; merce spot spedita in 2-3 giorni, tempo di consegna in fabbrica all'ingrosso 6 settimane, NCNR non cancellabile.
ILM1003P01F0000
ILM1003P02A0000
ILM1003P02F0000
ILM1003P11A0000
ILM1003P11F0000
ILM1003P12A0000
ILM1003P12F0000
ILM1003P01A0000
